НАСА-гийн сансрын хөлөг хөөргөгчийн ШД-ын супер тооцоолол. Өндөр бүтээмжтэй тооцоолол (High performance computation) орчин үеийн тооцооллын өнгийг тодорхойлж байна. Ялангуяа шингэний динамикийг тооцон бодоход параллель тооцооллыг супер компьютер болон процессорын кластерийн тусламжтайгаар гүйцэтгэж байна. Масштаб өргөнтэй тооцооллууд болох уур амьсгалын загварчилал, хүрээлэн буй орчны загварчилал, гол мөрний гидравлик болон гидрологийн загварчилалыг өндөр нарийвчлалтайгаар богино хугацаанд үр ашигтай загварчилах хурдасгуур нь GPU эсвэл GPGPU байх боломжтой юм.

График процессын нэгжтэй (GPU) танилцсан нь

GPU гэж юу вэ? График процессийн нэгж (graphical processing unit) нь маш хурдтайгаар график, зургийг боловсруулж, бүтээж дэлгэцрүү гаргах зориулалттай онцгой электрон хэлхээгээр зохион бүтээгдсэн процессорын нэгж юм. GPU-ийг супер компьютерээс эхлээд ухаалаг гар утасанд хүртэл ашиглаж байна. Орчин үеийн GPU нь компьютер график/тоглоом болон зургийн боловсруулалтанд мөш өргөн хүрээгээр, үр дүнтэй ажиллаж байна. Үүнээс гадна бидний зорьж байгаа тооцон бодох ухаанд маш өргөн ашиглагдаж байгаа параллел тооцооллын хэрэгсэл юм. Одоо зах зээл дээр байгаа GPU -ийн ердийн бүтээгдэхүүнүүд нь

NVIDIA GeForce
AMD Radeon
Intel HD Graphics нар юм байна.

Зургийн боловсруулалтын хувьд CPU нь зургийн өгөгдлийг өгсөний дараа гурван хэмжээст координатын шилжүүлгийг хийж, полигон болон зангилаануудыг холбох, өнгийг тооцоолох, тохируулах болон дүрсийг бичих гэх мэт үйлдлүүдийг гүйцэтгэх боловч дэлгэцрүү гаргаж чадахгүй. Харин GPU нь энэ бүгдийг хийх боломжтойгоороо давуу талтай бөгөөд CPU болон видео картны үүргүүдийг дангаараа гүйцэтгэж чадна. Эндээс GPU нь видео карднаас хөгжиж гарсан гэж харагдахаар байна. Харин GPU –гийн ажиллагааг бүрэн ашиглахын тулд боломжит бүх CPU үйлдлийг GPU дээр хийлгэхийг График процессийн нэгж дээрх ерөнхий зорилгот тооцоолол (General purpose computing on Graphical processing units буюу GPGPU) гэж нэрлэж болохоор байна. Тэгэхээр GPGPU гэж юу вэ? GPGPU гэдэг бол GPU-гээр тоноглогдсон серверээр холбогдсон бөгөөд бүх төрлийн зүйл хийхэд зориулагдсан кластер гэж хэлж болно. Энэ технологийн хөгжлийн жил нь ердөө 15хан жил боловч хэрэглээний эрэлт нь маш түргэцтэй өсөж байна.

Манай сургуульд (Nagaoka University of technology) Fermi архитектуртай Tesla M2050 процессор бүхий кластер (процессоруудын нэгдэл) байна. Энэ процессор нь 448 кортой ба 14 дамжуулах мультпроцессортой (streaming multiprocessor SM) юм байна. Нэг дамжуулах мультпроцессор нь 32 кортой байдаг юм байна.

Үндсэн үзүүлэлтүүд нь:

Куда кор (CUDA core) дан нарийвчлал	448 кор
Куда кор давтамж	1,150Мгц (MHz)
Дан нарийвчлалд оргил гүйцэтгэл	1.03ТераФлоп (TFLOPS)
Давхар нарийвчлал дахь арифметик нэгж	0*¹ нэгж
Давхар нарийвчлалд оргил гүйцэтгэл	515ГегаФлоп (GFLOPS)
Санах ойн давтамж	1.55Ггц (GHz)
Санах ойн замын өргөн (bus)	348 бит
Санах ойн хамгийн их бандийн өргөн (bandwidth)	148 Гбит/с (GB/s)

Кластар нь нийт 16 ширхэг Тесла М2050-иас бүрдэх ба нэг Тесла нь 4 ширхэг GPU тэй бөгөөд нийт 64 GPU процессор нь grouse хэмээх протокол сэлгэгч (gateway)серверээр холбогдоно.

Гроус серверт хэрхэн холбогдох тухай дараахаар тайлбарлана. Мэдээж зөвхөн энэ сургуулийн GPGPU –д зориуслан нэвтрэх арга учир хаяг, нууц үг өгөгдөх боломжгүй.

GPGPU-д нэвтрэх, ашиглах заавар

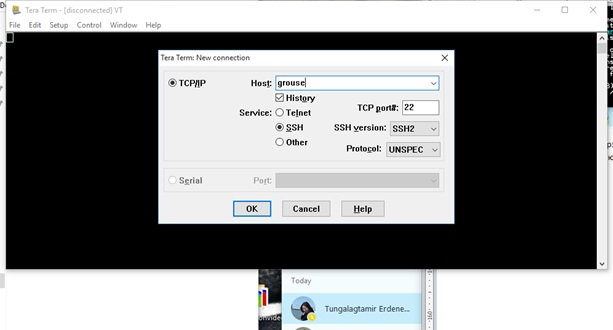

Tera Term програмыг татаж аваад суулгана. Энэ програмын тусламжтайгаар GPGPU компьютерт холбогдоно. Суулгасаны дараа нээхэд дараах цонх гарч ирнэ. Эхлээд яаж сургуулийн Линукс системд холбогдохыг үзье. Дараа нь GPGPU -дээ холбогдоё.

Энэ дээр host гэдэг дээр nutech гэж бичээд ок дарж орвол сургуулийн LINUX сервэрт нэвтрэнэ. Энэ LINUX дээр програмаа бодуулж болно.

LINUX-д холбогдохын тулд сургуулийн ID хаяг болон нууц үгээ хийж нэврэх шаардлагатай.

Энэ бол Линукс /LINUX/ үйлдлийн систем хэрэгтэй болсон үед ашиглагдана. Хамгийн гол нь GPUGPU машинд хэрхэн холбогдох вэ гэдэг юм. Үүний тулд түрүүчийн host дээр grouse гэж бичнэ.

Энд ID болон нууц үгээ хийгээд орно.

Орсон эсэхээ шалгахын тулд hostname гэж бичнэ.

Энэ нь grouse-д холбогдсон байгааг илтгэнэ. Ингээд GPGPU дотор 01-16 хүртэл 16 ширхэг TESLA процессор холбоотой байгаа. Тэдгээрийн нэглүү нь нэвтрэхдээ дараах маягийн код бичнэ.

Энд бид хамгийн эхний tesla GPU руу нэвтрэх гэж байна. коммандаа бичээд орох товчийг тогшсоны дараа дараах сонголт гарч ирнэ.

Yes гэж бичээд нэвтрэнэ. Тэгээд password хийх шаардлагатай. Хийж байгаа password харагдахгүй болхоор маш анхааралтай бичих шаардлагатай.

Зан ингээд орсон байна. Хэрэв tesla01 завгүй бол бусадруу нь орох боломжтой. Эдгээрт өөрийн файлаа мөн байршуулах шаардлагатай. Үүний тулд өөр програм суулгаж ашиглана. File transfer Protocol төрлийн програм ашиглана. FFFtp хэмээх япон програм ашиглаж болно. Үүний англи хувилбар байвал бүр сайн.

Хэрэв тооцоо хийх параллел бүтэцтэй програм байх юм бол с++ болон фортраны хөрвүүлэх комманд ашиглан үйлдлийг гүйцэтгэх боломжтой. Жишээ нь с++ дээр хөрвүүлэхдээ

nvcc filename // үүний араас хөрвүүлэх файл нь *.cu байх ба хөрвүүлэгдсэний дараа a.out байна.

тооцоогоо хийхдээ яг Линукс шиг ./a.out гэнэ.

Харин Куда фортран дээр

Pgfortran file name гэнэ.

За файлаа хэрхэн GROUSE рүү шилжүүлэх талаар авч үзье. WinSCP хэмээх програмыг дараах сайтнаас татаж авч болно.

WinSCP татах

татаж аваад суулгасаны дараа дараах цонх гарч ирнэ.

Үүн дээр hostname дээр нь grouse гэж бичээд username and password дээр нь өөрийн ID болон нууц үгээ хийж нэвтрэнэ.

Иймэрхүү анхааруулга гарч ирэх байх. Yes гэж дараад цааш нэвтрэнэ.

Эхний хагас нь өөрийн чинь ком дээр байгаа файлын байрлал, харин хоёр дахь хагас нь grouse дээрх файлуудыг харуулна. Гроус сервэрт хадгалах санах ой байхгүй учир тусгай Hard drive дотор мэдээллийг хадгална. Энэ дискнээс бусад GPU тесла процессорлуу мэдээллийг илгээж буцааж авах замаар солилцон ажиллана.

Д.Томохиро багшын сургалтын материалуудаас уншивал цаашдын хийх ёстой үйлдлүүд гарах болно.

Тесла (хэд) дээр хөрвүүлэх, тооцоо хийх

Хэд гэдэг нь хэддүгээр Тесла дээр тооцоолол хийх, түүнийг ашиглах вэ гэсэн үг юм. Линуксийн коммандын мөр шиг ls гэвэл grouse дотор байгаа миний файл хавтаснуудыг харуулна.

Орох гэж байгаа хавтасруугаа cd folder/ гэж бичиж орно. Харин фортран дээр хөрвүүлэх бол pgfortran гээд файлын нэрээ өгнө. Үүний дараа хөрвүүлэгдсэн файл нь a.out гэж гарч ирнэ. Үүнийг бодуулахдаа ./a.out гэснээр бодуулах болно. Хэрвээ байгаа фолдороосоо ухрамаар байвал Cd / эсвэл cd .. гэж бичнэ. Харин бүр үндсэн фолдорлуугаа буцах бол cd ~ гээд орох товчийг дарна. Хаана байгаагаа мэдмээр байвал pwd гэнэ. Present working directory.

Куда фортран хэл дээр бичигдсэн код бол *.cuf гэсэн өргөтгөлтэй байна. Дээр дурьдсанчлан энэ файлаа хөрвүүлсэний дараа алдаа заахгүй бол биелэх файл a.out гэж гарч ирэх ба КУДА-тай холбоотой сонголттойгоор хөрвүүлэх бол –Mcuda= … гэдгийг ашиглана.

Хэрэв хөрвүүлэх ажиллагаан дээр PGI Fortran – ы сонголтуудыг болон мэдээллийг харах бол тусламжийг pgfortran –help гэж болно. Эсвэл тодорхой хувилбар дээрх сонголтуудыг хармаар байвал pgf90 –help гэх мэтээр үзэж болно.

GPU -ийн бүтэц

GPU нь дамжуулах мультипроцессоруудын нэгдэл бүхий чипээс тогтох ба нэг дамжуулах мультипроцессор нь Тесла М2050-ын хувьд 4 ширхэг КУДА короос тогтоно. Үндсэн дөрвөн төрлийн санах ой байх ба тэдгээрийг багаас нь орчны (local), тогтмол (constant), текстур (texture), болон глобал (global) санах ой гэж нэрлэнэ. Эдгээрээс Глобал болон орчны санах ойнууд нь орчны шинж чанартай байдаг.

КУДА гэдэг нь төхөөрөмжийн архитектурыг нэгтгээд тооцоонд (Compute Unified Device Architecture) хэрэглэх технологийг хэлнэ.

КУДА Фортран, програмчилал

Куда фортран нь NVIDIA GPU-д зориулсан стандарт фортран хэлний өргөтгөл юм. Портланд грүпп (Portland Group эсвэл PGI гэнэ. Энэ грүпп фортран болон c++ хэлний өндөр хурдны тооцооллын кодуудыг хөрвүүлэгчдийг бүтээдэг) КУДА фортраны 10.0 – ээс хойших хувилбарыг (2016 оны 1 сарын 7-ны байдлаар хамгийн сүүлчийн хувилбар нь 15.10) худалдаалж байна. КУДА Фортран шиг КУДА корт зориулсан КУДА С болон КУДА С++ хэлнүүд мөн хэрэглэгдэж байна. Гэхдээ шинэ хэрэглэгчийн хувьд КУДА Фортран нь бусдаасаа хялбар бөгөөд тооцооллын багтаамж ихэсэх тусам тооцоолын хурд үлэмж буурдаг байна. Бага багтаамжтай, үйлдэлтэй тооцооллыг КУДА С болон КУДА фортран дээр зэрэг ажиллуулахад С нь хурдан хугацаанд гүйцэтгэдэг ч програмчлал нь төвөгтэй байдаг байна.

КУДА төрлийн хэлээр програм бичихэд CPU нь host, GPU нь device гэж нэрлэгдэх ба энэ зарчмаар хэрэглэгдэнэ. Хост дээр програмын алгоритмын ерөнхий урсгал болон GPU хянагдах ба програмчлал стандарт фортан хэлтэй ижил бичигдэнэ. Мөн GPU –г дуудах, түүнээс мэдээлэл авах гэх мэт үйлдлүүд хост (CPU) дээр бичигдэж хостоор (CPU) хийгдэнэ.

Харин хэрэгсэл дээр үйлдэмжүүд, функцууд, тооцоолол бичигдэх ба дэд програмын өмнө дуудлага бичигдэж функц болон дэд програмыг цөм (kernel) гэж нэрлэнэ. Тэдгээрийн дуудлагыг хөөргөлт (call -- launch) гэнэ.

Програмын ерөнхий бүтцийг харахын тулд хялбар програм авч үзье.

      Program main
      Implicit none
      Print *, ‘hello world’
      End program main

Энэ програмын нэр нь helloworld.f90 ба gfortran, ifort эсвэл pgf90 дээр хөрвүүлэгдэнэ.

Дээрхи програмыг КУДА фортранлуу шилжүүлбэл өргөтгөл нь *.cuf болно.

      Program main
      Implicit none
      Print *, ‘hello world’
      End program main

Нэрний өргөтгөл өөрчлөгдсөнөөс биш кодонд ямар нэгэн өөрчлөлт ороогүй учир хөрвүүлэлт болон тооцоололд хугацааны өөрчлөлт гарахгүй. Хөрвүүлэлтийн хувьд хост кодууд нь PGI фортранаар хөрвүүлэгдэж харин хэрэгсэлийн кодууд нь КУДА С-рүү хөрвүүлэгдэнэ. Ингээд хэрэгслийн кодуудыг үндсэн кодруу шингээж өгье.

      Module cuf_kernel
      Implicit none
      Contains
      Attributes(global) subroutine kernel()  ! GPU кернелээр тооцогдохын тулд тэмдэглэгээ ашиглана.
      End subroutine kernel
      End module cuf_kernel
      Program main
      use cudafor
      use cuf_kernel
      implicit none
      call kernel <<<1,1>>>()                      ! параллел тооцоололд шаардлагатай нэмэлт
      print *, ‘hello world’
      end program

Тухайлбал тооцоолол хийхэд CPU анхны утгуудыг өгөх, мэдээллийг хуулах, дамжуулах, кернелийг өгөх гэх мэтийг хийх бол GPU нь анхны утгуудыг ачаалах, мэдээллийг хадгалах, кернелийг гүйцэтгэх, үр дүнг CPU рүү өгөх гэх мэт үйлдлийг хийнэ. Хэрэв CPU болон GPU хоорондын харилцааг зааж өгөөгүй бол хоорондоо синхрон ажиллаж чадахгүй ба CPU үйлдлүүдийг гүйцэтгэх хэрэгтэй болно. Үүнийг дараах кодоор харуулъя.

Параллел тооцоололд thread, block хэмээхийг КУДА програмчлалд сайн ойлгох хэрэгтэй.

      module cuf_kernel
      implicit none
      contains
      attributes(global) subroutine hello() ! Fermi-гээс дараагийн хувилбаруудад –Mcuda=cc20 сонголтоор хөрвүүлж болно.
      module cuf_kernel
      implicit none
      contains attributes(global) subroutine hello()
      print*,"gridDim'%'x",gridDim%x,"blockIdx'%'x",blockIdx%x,&"blockDim'%'x",blockDim%x,"threadIdx'%'x",threadIdx%x
      end subroutine hello
      end module cuf_kernel
      program main
      use cudafor
      use cuf_kernel
      implicit none
      integer :: stat
      call hello<<>>(1,1) ! кернелийн гүйцэтгэл
      stat = cudaThreadSynchronize()! хост болон хэрэгсэл хоорондын синхрон. Энэ заавал байх ёстой.
      end program main

Энэ код нь треад-ийг ойлгоход туслах ба програмын нэр нь hellothreds.cuf байна. Дээрх кодийг сонголттойгоор хөрвүүлэхдээ

pgf90 ‐Mcuda=cc20 hellothread.cuf

Хашилтанд байгаа тоог жишээ нь <<<2,4>>> болгоход 8 ширхэг үр дүнг гаргана. Тэгэхээр 2*4 удаа уг дуудагдсан кернел ажилласан байна гэж үзэж болохоор байна.

-------------------------------------------------------------------------------------------------------------------------

gridDim'%'x= 2 blockIdx'%'x= 1 blockDim'%'x= 4 threadIdx'%'x= 1 gridDim'%'x= 2 blockIdx'%'x= 1 blockDim'%'x= 4 threadIdx'%'x= 2 gridDim'%'x= 2 blockIdx'%'x= 1 blockDim'%'x= 4 threadIdx'%'x= 3 gridDim'%'x= 2 blockIdx'%'x= 1 blockDim'%'x= 4 threadIdx'%'x= 4 gridDim'%'x= 2 blockIdx'%'x= 2 blockDim'%'x= 4 threadIdx'%'x= 1 gridDim'%'x= 2 blockIdx'%'x= 2 blockDim'%'x= 4 threadIdx'%'x= 2 gridDim'%'x= 2 blockIdx'%'x= 2 blockDim'%'x= 4 threadIdx'%'x= 3 gridDim'%'x= 2 blockIdx'%'x= 2 blockDim'%'x= 4 threadIdx'%'x= 4
-------------------------------------------------------------------------------------------------------------------------

Энэ тоон өгөгдөл параллел програмчлалын чухал зүйл гэдгийг дээр өгүүлсэн болхоор яаж энэ тоог мэдэж өгөх вэ гэдэг асуудал урган гарч ирнэ. GPU-гийн хатуу диский бүтцээс уг тоо хамаарах ба параллелизмын зэргийг илэрхийлнэ. GPU-ийн хатуу дискний (GPU бүтэц) бүтцийг бид дээр үзсэн ба хамгийн бага нэгж нь КУДА кор гэсэн. Параллель тооцооллын гүйцэтгэгдэх шатлалыг КУДА корын хувьд бичвэл Тор (grid) à Треад блок (Thread block) à треад (thread) гэх гурав болно. Тор нь параллель тооцооллыг хуваагдсан бүс бүсээр гүйцэтгэх ба треад нь CPU –ийнхтай ижижл бөгөөд GPU боловсруулалтын үндсэн нэгж болно. Эдгээр шатлалуудад өөрийн гэсэн хэмжигдэхүүнүүд байх ба тухайлбал гурван хэмжээстэд x,y,z гэсэн бүрэлдэхүүнд dim3 гэсэн функцын төрлийг эдгээр хэмжигдэхүүнүүдэд хэрэглэнэ. Торны хувьд gridDim (торонд байх блокын тоо), блокын хувьд blockIdx (хэвтээ чиглэл дахь блокын дугаар), blockDim (блок дахь треадын тоо), треадын хувьд threadIdx (треадын дугаар) гэх мэт болно. Эдгээрийн утгыг жишээ нь тооцон бодох бодлогийн хүрээг бодолцож өгөх боломжтой ба эдгээрийн байж болох хамгийн их утгыг тухайн GPU-ийн үзүүлэлт өгөх болно. Үүнийг мэдэхийн тулд хурдасгуурын мэдээлэл үзэх pgaccelinfo гэсэн тушаалыг терминал дээр бичиж өгнө.

Device Number: 0

Device Name: Tesla M2050

Device Revision Number: 2.0 ! хоёрдугаар үеийн GPU

Global Memory Size: 2817982464

Number of Multiprocessors: 14

Number of Cores: 448

Concurrent Copy and Execution: Yes

Total Constant Memory: 65536

Total Shared Memory per Block: 49152

Registers per Block: 32768

Warp Size: 32

Maximum Threads per Block: 1024

Maximum Block Dimensions: 1024, 1024, 64 ! бүх чиглэл дахь макс утга

Maximum Grid Dimensions: 65535 x 65535 x 65535 ! блок дахь хамгийн их треадын тоо 1024

Maximum Memory Pitch: 2147483647B

Texture Alignment: 512B

Clock Rate: 1147 MHz

Initialization time: 4222411 microseconds

Current free memory: 2746736640

Upload time (4MB): 2175 microseconds ( 829 ms pinned)

Download time: 2062 microseconds ( 774 ms pinned)

Upload bandwidth: 1928 MB/sec (5059 MB/sec pinned)

Download bandwidth: 2034 MB/sec (5418 MB/sec pinned)

Энгээд хаалтанд байх хоёр тооны эхнийх нь блокийн тоо, удаах нь блок дахь треадын тоо болно. <<<блокын тоо, блок дахь треадын тоо>>>

Хийгдэх үйлдэл нь блокын тоо*блок дахь треадын тоо=нийт треадын тоо байна.

Жишээ болгон дараах хоёр векторуудын нийлбэр дахь комбинацуудыг авч үзье.

N=8, <<<2,4>>>

N=8, <<<1,8>>>

N=8, <<<4,2>>>

байна.

Хоёр векторын нийлбэрийг CPU дээр цуваагаар бичсэн кодыг авч үзье.

      module vectoradd_kernel
      implicit none
      integer,parameter :: N=2**20
      contains
      subroutine add(a, b, c)
      implicit none
      real :: a(N)
      real :: b(N)
      real :: c(N)
      integer :: i
      do i=1,N
      c(i) = a(i) + b(i)
      end do
      end subroutine add
      end module vectoradd_kernel
      program main use vectoradd_kernel
      implicit none
      real,allocatable :: a(:)
      real,allocatable :: b(:)
      real,allocatable :: c(:)
      allocate(a(N)); a=1.0
      allocate(b(N)); b=2.0
      allocate(c(N)); c=0.0
      call add(a,b,c)
      deallocate(a)
      deallocate(b)
      deallocate(c)
      end program main

Энэ програм нь N=1048576 ширхэг а вектор дээр мөн тооны b векторыг нэмэх програмыг фортран 90 дээр бичиж vectoradd_allocate.f90 гэж нэрлэжээ. Уг кодонд бусад хэлнүүдээс давуу комманд болон хувьсагчийн эзлэх багтаамжыг тухайн үед нь зааж өгөх боломжтой allocate командыг ашигласан байна. Дээрх кодонд hello world болон hello thread шиг КУДА фортраны нэмэлтүүдийг хийсэн ч параллеллаар ажиллахгүй. Учир нь CPU болон GPU-ийн санах ойнууд мэдээллээ шууд хуваалцах боломжгүй байна. Тиймээс хувьсагчийг GPU дотор хадлгадах бол зарлах мөрөнд allocate-ийн араас device гэдгийг бичиж өгнө. Ингээд дээрх кодны 1 треадтай КУДА Фортран хувилбарыг бичье.

      module vectoradd_kernel
      implicit none
      integer,parameter :: N=2**20
      contains
      attributes(global)& subroutine add(a, b, c)
      implicit none
      real :: a(N)
      real :: b(N)
      real :: c(N)
      integer :: i
      do i=1,N
      c(i) = a(i) + b(i)
      end do
      end subroutine add
      end module vectoradd_kernel
      program main
      use vectoradd_kernel
      use cudafor
      implicit none
      real,allocatable,device :: a(:)
      real,allocatable,device :: b(:)
      real,allocatable,device :: c(:)
      allocate(a(N)); a=1.0
      allocate(b(N)); b=2.0
      allocate(c(N)); c=0.0
      call add<<>>(a,b,c)
      deallocate(a)
      deallocate(b)
      deallocate(c)
      end program main

Энэ кодны өргөтгөлийг КУДА болгож vectoradd_1thread.cuf гэж өгье. Дээрх хоёр кодыг харьцуулж харвал attribute(global) нь дэд програмын урд, use cudafor нь үндсэн програмын зарлах хэсэгт, device нь хэмжигдэхүүнүүдийг зарлахад, <<<1,1>>> нь кернелийн дуудлагад кернелийн нэр болон хурьсагч хоёрын голд нэмэгдсэн байна.

Энэ кодыг хөрвүүлж тооцооллыг хийсний дараа цаг хугацааг тодорхойлох функц кодонд өгөөгүй боловч export CUDA_PROFILE=1 коммандын тусламжтайгаар терминал дээр CPU, GPU хугацааг гаргах боломжтой.

Давталт нь 1-ээс олон треад хэрэглэгдэж байвал треад болон блокын параметрүүдээр тодорхойлогдоно. Тухайлбал N=8 давталт хийгдэх боловч дээрх комбинацаар ямар нэгэн хослол өгөгдөхөд кодыг яаж бичих вэ гэхээр

      integer,parameter :: N=8
      attributes(global) subroutine add(a, b, c)
      real :: a(N)
      real :: b(N)
      real :: c(N)
      integer :: i i = (blockIdx%x ‐1)*blockDim%x + threadIdx%x
      c(i) = a(i) + b(i)
      end subroutine add

жишээний.

Бүрэн кодыг бичвэл:

module vectoradd_kernel
implicit none
integer,parameter :: N=2**20
contains
attributes(global)& subroutine add(a, b, c)
implicit none
real :: a(N)
real :: b(N)
real :: c(N)
integer :: i
i = (blockIdx%x‐1)*blockDim%x& + threadIdx%x
c(i) = a(i) + b(i)
end subroutine add
end module vectoradd_kernel
program main
use vectoradd_kernel
use cudafor
implicit none
real,allocatable,device :: a(:)
real,allocatable,device :: b(:)
real,allocatable,device :: c(:)
allocate(a(N)); a=1.0
allocate(b(N)); b=2.0
allocate(c(N)); c=0.0
call add<<>>(a,b,c)
deallocate(a)
deallocate(b)
deallocate(c)
end program main

Нэрийг дурын өгч болно. Гол нь өргөтгөл *.cuf байх ёстой.

Дээрх тооцооллын гүйцэтгэлийг CPU болон GPU гээр авч үзвэл

Боловсруулалт	Гүйцэтгэх хугацаа [милли сек]
CPU (1 треадтай)	4.55
GPU (1 треадтай)	206
GPU (256 треадтай)	0.115

Дээрхээс үзэхэд хэрэв нэг треадтай бол GPU нь CPU-гээс их хугацаа зарцуулж үр ашиггүй ажиллахаар байна. Харин орон треадтай бол параллелизмын ачаар асар бага хугацаанд үйлдлийг гүйцэтгэх нь байна.

Энд мөн C болон Фортраны гүйцэтгэлийн харьцуулалтыг авч үзье.

Треадын/блокын тоо	Гүйцэтгэх хугацаа [милли сек]
Треадын/блокын тоо	С	Фортран
32	0.276	0.280
64	0.169	0.170
128	0.128	0.130
256	0.119	0.116
512	0.120	0.117
1024	0.151	0.146

Хоёр хэмжээстэй векторыг нэмэх програмыг харьцуулж үзье.

module vectoradd_kernel
implicit none
integer,parameter :: Nx=2**10
integer,parameter :: Ny=2**10
contains
subroutine add(a, b, c)
implicit none real :: a(Nx,Ny)
real :: b(Nx,Ny)
real :: c(Nx,Ny)
integer :: i,j
do j=1,Ny
do i=1,Nx
c(i,j) = a(i,j) + b(i,j)
end do
end do
end subroutine add
end module vectoradd_kernel
program main
use vectoradd_kernel
implicit none
real :: a(Nx,Ny)
real :: b(Nx,Ny)
real :: c(Nx,Ny)
a=1.0
b=2.0
c=0.0
call add(a,b,c)
print *,sum(c)/(Nx*Ny)
end program main

Дээрх бодлогийн хүрээг параллелчилахын тулд блокуудад хувааж, блокоо треадуудад хуваана. Хоёр хэмжээст учир х ба у чиглэлд блокуудыг зааж өгнө. Жишээ нь <<<dim3(2,4,1),dim3(4,2,1)>>> гэвэл эхнийх нь треадын тоо болж дараагийнх нь 1 блокод байх треадын тоог илтгэнэ. Харин нийт треадыг олохдоо

Nthread = Х чиглэл дахь блокын тоо*нэг блок дахь треадын тоо*

У чиглэл дахь блокын тоо*нэг блок дахь треадын тоо.

Нарийвчлавал Nx=8, Ny=8 треадтай байна гэсэн үг. Х ба У чиглэлд тус бүр 4 ширхэг блок, блок бүрд 2 ширхэг треад байна.

Блок болон треадыг тогтоосоны дараа торны дугаарыг дараах томъёогоор тодорхойлж болно.

i=(blockIdx%x-1)*blockDim%x+threadIdx%x

j=(blockIdx%y-1)*blockDim%y+threadIDx%y

КУДА фортраныг авч үзвэл

module vectoradd_kernel
implicit none
integer,parameter :: Nx=2**10
integer,parameter :: Ny=2**10
integer,parameter :: NTx=16
integer,parameter :: NTy=16
integer,parameter :: NBx=(Nx/NTx)
integer,parameter :: NBy=(Ny/NTy)
contains
attributes(global) subroutine add(a, b, c)
implicit none
real :: a(Nx,Ny)
real :: b(Nx,Ny)
real :: c(Nx,Ny)
integer :: i,j
i=(blockIdx%x‐1)*blockDim%x+threadIdx%x
j=(blockIdx%y‐1)*blockDim%y+threadIdx%y
c(i,j) = a(i,j) + b(i,j)
end subroutine add
end module vectoradd_kernel
program main
use vectoradd_kernel
use cudafor
implicit none
real,allocatable,device :: a(:,:)
real,allocatable,device :: b(:,:)
real,allocatable,device :: c(:,:)
type(dim3) :: thread=dim3(NTx,NTy,1)
type(dim3) :: block=dim3(NBx,NBy,1)
allocate(a(Nx,Ny)); a=1.0
allocate(b(Nx,Ny)); b=2.0
allocate(c(Nx,Ny)); c=0.0
call add<<block,thread>>(a,b,c)
deallocate(a)
deallocate(b)
deallocate(c)
end program main

ихэнхдээ х, болон у дахь треадын тоог 32х8 эсвэл 256х1 гэсэн комбинацаар сонгох нь үр ашигтай байдаг нь практикаар батлагдсан байна.

Хөндийн урсгалыг ЛБА-аар бодохдоо КУДА фортранаар параллелчилах

Хөндийн урсгалыг хананд буцаж ойх, u хурдтай хөдлөх хананд Зоу/Хе нарын хязгаарын нөхцлийг өгч өөр өөр х ба у хэмжээстэй үед тооцон бодов. Цуваа код нь дараах гурван файлаас бүрдэнэ.

module_SimulationParameter.f90	Тооцонд өгөгдөх параметрүүдийг агуулна. Сүүлийн үеийн фортран хэл нь модуль үүсгэж дэд програмуудыг нэгтгэдэг болсон. Энд хугацааны алхам, Рейнольдсын тоо, Торны хэмжээ, зайн алхам, хананы хөдлөх ухрд, хугацааны алхам, кинематик зунгааралт, тайвшралтын хугацаа зэргийг өгсөн байна.
module_D2Q9Model.f90	Энд бүх шаардлагатай дэд програмуудыг оруулж өгсөн байна. Тухайлбал D2Q9-д хэрэглэгдэх тогтмолууд, тухайлсан хурднуудын утгуудыг өгч, анхны нөхцөл өгөх, макро орчны хэмжигдэхүүн тодорхойлох, тэнцвэрт түгэлтийн функц бодох, мөргөлдөөн тооцох, урсах алхам, хязгаарын нөхцөл өгөх гэх мэт дэд програмууд байна.
lbm_cavity.f90	Энд гол програм бичигдсэн байх ба програмын хувьсагчдын хэмжээг зааж зарлах, гол гүйцэтгэлийн гогцоог оруулж өгсөн байна.

Кодууд.

module_SimulationParameter.f90 файл

module SimulationParameter
    implicit none

    integer,parameter :: Nt = 100

    real(8),parameter :: Re = 1000d0

    integer,parameter :: NumCell_x = 512
    integer,parameter :: NumCell_y = NumCell_x
    integer,parameter :: Nx = NumCell_x
    integer,parameter :: Ny = NumCell_y

    real(8),parameter :: dx = 1d0/dble(NumCell_x)
    real(8),parameter :: Uwall = 0.5d0
    real(8),parameter :: dt = Uwall*dx
    real(8),parameter :: KineticViscosity = Uwall/dx/Re

    real(8),parameter :: RelaxTime = 3d0*KineticViscosity + 0.5d0
    real(8),parameter :: CoefRelax = 1d0/(3d0*KineticViscosity + 0.5d0)

end module SimulationParameter

module_D2Q9Model.f90 файл

module D2Q9Model
    implicit none

    integer,parameter :: NumParticles = 9

    integer,parameter :: Center    = 0
    integer,parameter :: Right     = 1
    integer,parameter :: Up        = 2
    integer,parameter :: Left      = 3
    integer,parameter :: Down      = 4
    integer,parameter :: UpRight   = 5
    integer,parameter :: UpLeft    = 6
    integer,parameter :: DownLeft  = 7
    integer,parameter :: DownRight = 8

    integer,parameter :: First = Center
    integer,parameter :: Last  = DownRight

    real(8),parameter :: Weight(First:Last)                         &
                         =(/ 4d0/ 9d0,                              &
                             1d0/ 9d0, 1d0/ 9d0, 1d0/ 9d0, 1d0/ 9d0,&
                             1d0/36d0, 1d0/36d0, 1d0/36d0, 1d0/36d0 &
                          /)

    integer,parameter :: ConvVelx(First:Last) = (/ 0, 1, 0,-1, 0, 1,-1,-1, 1 /)
    integer,parameter :: ConvVely(First:Last) = (/ 0, 0, 1, 0,-1, 1, 1,-1,-1 /)

    integer,parameter :: Opposite(First:Last) &
                         = (/ Center,&
                              Left, Down, Right, Up,&
                              DownLeft, DownRight,UpRight,UpLeft/)

    contains

!---
! initialize macroscopic velocity and density
!---
subroutine computeIntialMacroQuantities(velx,vely,dens)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: velx(Nx,Ny)
    real(8),intent(inout) :: vely(Nx,Ny)
    real(8),intent(inout) :: dens(Nx,Ny)

    integer :: i,j

    velx(:,:) = 0d0
    vely(:,:) = 0d0
    dens(:,:) = 1d0
    velx(2:Nx-1,Ny) = Uwall

end subroutine computeIntialMacroQuantities

!---
! compute macroscopic velocity and density from distribution function
!---
subroutine computeMacroQuantities(f,velx,vely,dens)
    use SimulationParameter
    implicit none

    real(8),intent(in)    :: f(First:Last,1:Nx,1:Ny)
    real(8),intent(inout) :: velx(1:Nx,1:Ny)
    real(8),intent(inout) :: vely(1:Nx,1:Ny)
    real(8),intent(inout) :: dens(1:Nx,1:Ny)

    integer :: i,j
    real(8) :: f_boundary, f_exterior

    do j=1,Ny
    do i=1,Nx
        dens(i,j) =  f(Center   ,i,j)&
                    +f(Right    ,i,j)&
                    +f(Up       ,i,j)&
                    +f(Left     ,i,j)&
                    +f(Down     ,i,j)&
                    +f(UpRight  ,i,j)&
                    +f(UpLeft   ,i,j)&
                    +f(DownLeft ,i,j)&
                    +f(DownRight,i,j)
    end do
    end do

    do i=2,Nx-1
        f_boundary = f(Center,i,Ny)+f(  Right,i,Ny)+f(  Left,i,Ny)
        f_exterior = f(Up    ,i,Ny)+f(UpRight,i,Ny)+f(UpLeft,i,Ny)
        dens(i,Ny) = f_boundary + 2d0*f_exterior
    end do

    do j=2,Ny-1
    do i=2,Nx-1
        velx(i,j) = ( f(Center   ,i,j)*ConvVelx(Center   )&
                     +f(Right    ,i,j)*ConvVelx(Right    )&
                     +f(Up       ,i,j)*ConvVelx(Up       )&
                     +f(Left     ,i,j)*ConvVelx(Left     )&
                     +f(Down     ,i,j)*ConvVelx(Down     )&
                     +f(UpRight  ,i,j)*ConvVelx(UpRight  )&
                     +f(UpLeft   ,i,j)*ConvVelx(UpLeft   )&
                     +f(DownLeft ,i,j)*ConvVelx(DownLeft )&
                     +f(DownRight,i,j)*ConvVelx(DownRight)&
                    )/dens(i,j)
        vely(i,j) = ( f(Center   ,i,j)*ConvVely(Center   )&
                     +f(Right    ,i,j)*ConvVely(Right    )&
                     +f(Up       ,i,j)*ConvVely(Up       )&
                     +f(Left     ,i,j)*ConvVely(Left     )&
                     +f(Down     ,i,j)*ConvVely(Down     )&
                     +f(UpRight  ,i,j)*ConvVely(UpRight  )&
                     +f(UpLeft   ,i,j)*ConvVely(UpLeft   )&
                     +f(DownLeft ,i,j)*ConvVely(DownLeft )&
                     +f(DownRight,i,j)*ConvVely(DownRight)&
                    )/dens(i,j)
    end do
    end do

end subroutine computeMacroQuantities

!---
! compute local equilibrium distribution
!---
subroutine computeLocalEquilibriumFunction(f_eq,velx,vely,dens)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: f_eq(First:Last,1:Nx,1:Ny)
    real(8),intent(in)    :: velx(1:Nx,1:Ny)
    real(8),intent(in)    :: vely(1:Nx,1:Ny)
    real(8),intent(in)    :: dens(1:Nx,1:Ny)

    real(8) :: u,v,conv_velo,velo_square
    integer :: i,j,direction

    do j=1,Ny
    do i=1,Nx
        u = velx(i,j)
        v = vely(i,j)
        velo_square = u*u + v*v
        do direction = First,Last
            conv_velo =  u*ConvVelx(direction)&
                       + v*ConvVely(direction)
            f_eq(direction,i,j) = Weight(direction)*dens(i,j)&
                                  *(1d0 + 3d0*conv_velo + 4.5d0*conv_velo*conv_velo - 1.5d0*velo_square)
        end do
    end do
    end do
end subroutine computeLocalEquilibriumFunction

!---
! collision step
!---
subroutine collide(f,f_eq)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: f   (First:Last,1:Nx,1:Ny)
    real(8),intent(in)    :: f_eq(First:Last,1:Nx,1:Ny)

    integer :: i,j,direction

    do j=1,Ny
    do i=1,Nx
        f(:,i,j) = f(:,i,j) + (f_eq(:,i,j)-f(:,i,j))/RelaxTime
        !f(:,i,j) = CoefRelax*f_eq(:,i,j) + (1d0-CoefRelax)*f(:,i,j)
    end do
    end do
end subroutine collide

!---
! stream step
!---
subroutine stream(f)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: f(First:Last,1:Nx,1:Ny)
    integer :: i,j

    do j=1,Ny
        do i=Nx,2,-1 !RIGHT TO LEFT
            f(Right,i,j)=f(Right,i-1,j)
        end do
        do i=1,Nx-1 !LEFT TO RIGHT
            f(Left,i,j)=f(Left,i+1,j)
        end do
    end do

    do j=Ny,2,-1 !TOP TO BOTTOM
        do i=1,Nx
            f(Up,i,j)=f(Up,i,j-1)
        end do
        do i=Nx,2,-1
            f(UpRight,i,j)=f(UpRight,i-1,j-1)
        end do
        do i=1,Nx-1
            f(UpLeft,i,j)=f(UpLeft,i+1,j-1)
        end do
    end do

    do j=1,Ny-1 !BOTTOM TO TOP
        do i=1,Nx
            f(Down,i,j)=f(Down,i,j+1)
        end do
        do i=1,Nx-1
            f(DownLeft,i,j)=f(DownLeft,i+1,j+1)
        end do
        do i=Nx,2,-1
            f(DownRight,i,j)=f(DownRight,i-1,j+1)
        end do
    end do

end subroutine stream

!---
! bounce-back on west, east, and south, and Zou/He boundary on upper
!---
subroutine imposeBoundayCondition(f)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: f(First:Last,1:Nx,1:Ny)

    integer :: i,j
    real(8) :: dens_wall
    real(8) :: f_boundary, f_exterior

    do j=1,Ny
        !bounce back on west boundary
        f(    Right, 1,j) = f(Opposite(    Right), 1,j)
        f(  UpRight, 1,j) = f(Opposite(  UpRight), 1,j)
        f(DownRight, 1,j) = f(Opposite(DownRight), 1,j)
        !bounce back on east boundary
        f(    Left ,Nx,j) = f(Opposite(    Left ),Nx,j)
        f(DownLeft ,Nx,j) = f(Opposite(DownLeft ),Nx,j)
        f(  UpLeft ,Nx,j) = f(Opposite(  UpLeft ),Nx,j)
    end do

    !bounce back on south boundary
    do i=1,Nx
        f(Up     ,i,1)=f(Opposite(Up     ),i,1)
        f(UpRight,i,1)=f(Opposite(UpRight),i,1)
        f(UpLeft ,i,1)=f(Opposite(UpLeft ),i,1)
    end do
    !moving wall, north boundary
    do i=2,Nx-1
        f_boundary = f(Center,i,Ny)+f(  Right,i,Ny)+f(  Left,i,Ny)
        f_exterior = f(Up    ,i,Ny)+f(UpRight,i,Ny)+f(UpLeft,i,Ny)
        dens_wall = f_boundary + 2d0*f_exterior
        f(Down     ,i,Ny)=f(Opposite(Down     ),i,Ny)
        f(DownRight,i,Ny)=f(Opposite(DownRight),i,Ny) + dens_wall*Uwall/6.0
        f(DownLeft ,i,Ny)=f(Opposite(DownLeft ),i,Ny) - dens_wall*Uwall/6.0
    end do
end subroutine imposeBoundayCondition
end module D2Q9Model

lbm_cavity.f90 файл

program LBM_Cavity
    use SimulationParameter
    use D2Q9Model
    implicit none

    real(8),allocatable ::  velx(:,:)
    real(8),allocatable ::  vely(:,:)
    real(8),allocatable ::  dens(:,:)

    real(8),allocatable :: f   (:,:,:)
    real(8),allocatable :: f_eq(:,:,:)

    integer :: n

    allocate( velx(1:Nx,1:Ny))
    allocate( vely(1:Nx,1:Ny))
    allocate( dens(1:Nx,1:Ny))

    allocate(f   (First:Last,1:Nx,1:Ny))
    allocate(f_eq(First:Last,1:Nx,1:Ny))
    call computeIntialMacroQuantities(velx,vely,dens)

    do n=1,Nt
        !print *,n
        call computeLocalEquilibriumFunction(f_eq,velx,vely,dens)
        call collide(f,f_eq)
        call stream(f)
        call imposeBoundayCondition(f)
        call computeMacroQuantities(f,velx,vely,dens)
    end do
    !call outputVelocity(velx,vely,n)

    deallocate(f   )
    deallocate(f_eq)
    deallocate(velx)
    deallocate(vely)
    deallocate(dens)
end program LBM_Cavity

!---
! output macroscopic velocity
!---
subroutine outputVelocity(velx,vely,n)
    use SimulationParameter
    implicit none

    real(8),intent(inout) :: velx(1:Nx,1:Ny)
    real(8),intent(inout) :: vely(1:Nx,1:Ny)
    integer,intent(in)    :: n
    character(8) :: step
    integer :: i,j

    write(step,'(I8.8)') n

    open(unit = 11, file = "velocity"//trim(step)//".txt", action="write")
    do j=1,Ny
    do i=1,Nx
        write(11,*) i,j,velx(i,j),vely(i,j)
    end do
    end do
    close(11)

end subroutine outputVelocity

Дээрх гурван тусдаа файлыг хөрвүүлэхдээ –с сонголттойгоор хөрвүүлье. Энэ нь нэгтгэлийн дараагаар файл бүрийг обьект файлд хадгална.

} $ pgf90 -c module_SimulationParameter.f90

} $ pgf90 -c module_D2Q9Model.f90

} $ pgf90 -c lbm_cavity.f90

Ингээд обьект файлыг хайвал

} $ pgf90 -o lbm_cavity *.o

Гарч ирсэн файлыг бодуулж үр дүнг гаргана.

Торны хэмжээнүүдийг өөрчилөхөд дараах хугацааг тооцоонд зарцуулсан байна.

} 512×512 52ms/step

} 1024×1024 214ms/step

} 2048×2048 900ms/step

Ингээд параллелиар бичигдсэн кодыг авч үзье. Энд мөн 4 код багтана. Шинээр GPU параметрийн нэг файл нэмэгдсэн байна.

module_SimulationParameter.f90	Параметрт өөрчлөгдөх зүйл бараг үгүй. Шинээр тайвшралтын параметрийг оруулж өгсөн байна.
module_D2Q9Model.cuf	Блок, треадуудыг ашиглан do гогцоонуудыг алгассан байна. Түр түгэлийн функцуудын хэрэглээ нэмэгдсэн байна.
lbm_cavity.cuf	Шинээр нэг түгэлтийн функцын бүрдэл нэмэгдэж зарлагдах ба энэ нь мөргөлдөөнөөс бусад үед хэрэглэгдэх ба блок хоорондын мэдээллийг солилцоход хэрэглэгдэнэ. Мөн зарим тогтмолуудыг тогтмол санах ойд хийснээр хугацаа хожих боломжыг олгоно. Мөргөлдөөн болон тэнцвэрт түгэлтийн функцыг нэгтгэсэнээр овоо цаг хугацаа хэмнэнэ. Мөн хэмжигдэхүүнүүдийн бүрдэлийн инпексүүдийг сольсоноор овоо хугацаа хэмнэнэ. Жишээ нь f(k,I,j)àf(I,j,k)
module_GPUParameter.cuf	Энд треадын тоо, блокын тоо, хязгаарын нөхцөлд хэрэглэх блок, треадын тоо чиглэл бүрд гэх мэтээр байна.

GPU CUDA фортран кодууд

module_SimulationParameter.f90 файл

      module SimulationParameter
      implicit none
      integer,parameter :: Nt = 1
      real(8),parameter :: Re = 1000d0
      integer,parameter :: NumCell_x = 2048
      integer,parameter :: NumCell_y = NumCell_x
      integer,parameter :: Nx = NumCell_x
      integer,parameter :: Ny = NumCell_y

      real(8),parameter :: dx = 1d0/dble(NumCell_x)
      real(8),parameter :: Uwall = 0.5d0
      real(8),parameter :: dt = Uwall*dx
      real(8),parameter :: KineticViscosity = Uwall/dx/Re
      real(8),parameter :: RelaxTime = 3d0*KineticViscosity + 0.5d0
      real(8),parameter :: CoefRelax = 1d0/(3d0*KineticViscosity + 0.5d0)
      end module SimulationParameter

module_D2Q9Model.cuf файл

module D2Q9Model
    implicit none
    integer,parameter :: NumParticles = 9
    integer,parameter :: Center    = 0
    integer,parameter :: Right     = 1
    integer,parameter :: Up        = 2
    integer,parameter :: Left      = 3
    integer,parameter :: Down      = 4
    integer,parameter :: UpRight   = 5
    integer,parameter :: UpLeft    = 6
    integer,parameter :: DownLeft  = 7
    integer,parameter :: DownRight = 8
    integer,parameter :: First = Center
    integer,parameter :: Last  = DownRight
    real(8),parameter :: Weight(First:Last)                         &
                         =(/ 4d0/ 9d0,                              &
                             1d0/ 9d0, 1d0/ 9d0, 1d0/ 9d0, 1d0/ 9d0,&
                             1d0/36d0, 1d0/36d0, 1d0/36d0, 1d0/36d0 &
                          /)

    integer,parameter :: ConvVelx(First:Last) = (/ 0, 1, 0,-1, 0, 1,-1,-1, 1 /)
    integer,parameter :: ConvVely(First:Last) = (/ 0, 0, 1, 0,-1, 1, 1,-1,-1 /)
    integer,parameter :: Opposite(First:Last) &
                         = (/ Center,&
                              Left, Down, Right, Up,&
                              DownLeft, DownRight,UpRight,UpLeft/)
    real(8),constant :: cWeight(First:Last)
    integer,constant :: cConvVelx(First:Last)
    integer,constant :: cConvVely(First:Last)
    integer,constant :: cOpposite(First:Last)
    contains
!---
! initialize macroscopic velocity and density
!---
attributes(global) subroutine computeIntialMacroQuantities(velx,vely,dens)
    use SimulationParameter
    implicit none
    real(8),intent(inout),device :: velx(Nx,Ny)
    real(8),intent(inout),device :: vely(Nx,Ny)
    real(8),intent(inout),device :: dens(Nx,Ny)

    integer :: i,j
    i = (blockIdx%x-1)*blockDim%x + threadIdx%x
    j = (blockIdx%y-1)*blockDim%y + threadIdx%y
    velx(i,j) = 0d0
    vely(i,j) = 0d0
    dens(i,j) = 1d0
    if (2<=i.and.i<=Nx-1 .and. j==Ny) then
        velx(i,j) = Uwall
   end if
end subroutine computeIntialMacroQuantities
!---
! compute macroscopic velocity and density from distribution function
!---
attributes(global) subroutine computeMacroQuantities(f,velx,vely,dens)
    use SimulationParameter
    implicit none
    real(8),intent(in)   ,device :: f(First:Last,1:Nx,1:Ny)
    real(8),intent(inout),device :: velx(1:Nx,1:Ny)
    real(8),intent(inout),device :: vely(1:Nx,1:Ny)
    real(8),intent(inout),device :: dens(1:Nx,1:Ny)
    integer :: i,j
    real(8) :: f_boundary, f_exterior

    i = (blockIdx%x-1)*blockDim%x + threadIdx%x
    j = (blockIdx%y-1)*blockDim%y + threadIdx%y
    dens(i,j) =  f(Center   ,i,j)&
                +f(Right    ,i,j)&
                +f(Up       ,i,j)&
                +f(Left     ,i,j)&
                +f(Down     ,i,j)&
                +f(UpRight  ,i,j)&
                +f(UpLeft   ,i,j)&
                +f(DownLeft ,i,j)&
                +f(DownRight,i,j)
    if (2<=i.and.i<=Nx-1 .and. j==Ny) then
        f_boundary = f(Center,i,j)+f(  Right,i,j)+f(  Left,i,j)
        f_exterior = f(Up    ,i,j)+f(UpRight,i,j)+f(UpLeft,i,j)
        dens(i,j) = f_boundary + 2d0*f_exterior
    end if
    if (2<=i.and.i<=Nx-1 .and. 2<=j.and.j<=Ny-1) then
        velx(i,j) = ( f(Center   ,i,j)*cConvVelx(Center   )&
                     +f(Right    ,i,j)*cConvVelx(Right    )&
                     +f(Up       ,i,j)*cConvVelx(Up       )&
                     +f(Left     ,i,j)*cConvVelx(Left     )&
                     +f(Down     ,i,j)*cConvVelx(Down     )&
                     +f(UpRight  ,i,j)*cConvVelx(UpRight  )&
                     +f(UpLeft   ,i,j)*cConvVelx(UpLeft   )&
                     +f(DownLeft ,i,j)*cConvVelx(DownLeft )&
                     +f(DownRight,i,j)*cConvVelx(DownRight)&
                    )/dens(i,j)
        vely(i,j) = ( f(Center   ,i,j)*cConvVely(Center   )&
                     +f(Right    ,i,j)*cConvVely(Right    )&
                     +f(Up       ,i,j)*cConvVely(Up       )&
                     +f(Left     ,i,j)*cConvVely(Left     )&
                     +f(Down     ,i,j)*cConvVely(Down     )&
                     +f(UpRight  ,i,j)*cConvVely(UpRight  )&
                     +f(UpLeft   ,i,j)*cConvVely(UpLeft   )&
                     +f(DownLeft ,i,j)*cConvVely(DownLeft )&
                     +f(DownRight,i,j)*cConvVely(DownRight)&
                    )/dens(i,j)
    end if
end subroutine computeMacroQuantities
!---
! compute local equilibrium distribution and collision (fused kernel)
!---
attributes(global) subroutine computeLocalEquilibriumFunctionAndCollision(f,velx,vely,dens)
    use SimulationParameter
    implicit none
    real(8),intent(inout),device :: f(First:Last,1:Nx,1:Ny)
    real(8),intent(in)   ,device :: velx(1:Nx,1:Ny)
    real(8),intent(in)   ,device :: vely(1:Nx,1:Ny)
    real(8),intent(in)   ,device :: dens(1:Nx,1:Ny)
    real(8) :: u,v,conv_velo,velo_square,f_eq
    integer :: i,j,direction
    i = (blockIdx%x-1)*blockDim%x + threadIdx%x
    j = (blockIdx%y-1)*blockDim%y + threadIdx%y
    u = velx(i,j)
    v = vely(i,j)
    velo_square = u*u + v*v
    do direction = First,Last
        conv_velo =  u*cConvVelx(direction)&
                   + v*cConvVely(direction)
        f_eq = cWeight(direction)*dens(i,j)&
               *(1d0 + 3d0*conv_velo + 4.5d0*conv_velo*conv_velo - 1.5d0*velo_square)
        f(direction,i,j) = f(direction,i,j) + (f_eq-f(direction,i,j))/RelaxTime
        !f(direction,i,j) = CoefRelax*f_eq + (1d0-CoefRelax)*f(direction,i,j)
    end do
end subroutine computeLocalEquilibriumFunctionAndCollision
!---
! stream step
!---
attributes(global) subroutine stream(f,f_new)
    use SimulationParameter
    implicit none

    real(8),intent(in)   ,device :: f    (First:Last,1:Nx,1:Ny)
    real(8),intent(inout),device :: f_new(First:Last,1:Nx,1:Ny)
    integer :: i,j
    i = (blockIdx%x-1)*blockDim%x + threadIdx%x
    j = (blockIdx%y-1)*blockDim%y + threadIdx%y
    f_new(Center,i,j) = f(Center,i,j)
    if (1<=i .and. i<=Nx-1) then
        f_new(Right,i+1,j) = f(Right,i,j)
    end if
    if (1<=j .and. j<=Ny-1) then
        f_new(Up,i,j+1) = f(Up,i,j)
    end if
    if (2<=i .and. i<=Nx) then
        f_new(Left,i-1,j) = f(Left,i,j)
    end if
    if (2<=j .and. j<=Ny) then
        f_new(Down,i,j-1) = f(Down,i,j)
    end if
    if (1<=i .and. i<=Nx-1 .and. 1<=j .and. j<=Ny-1) then
        f_new(UpRight,i+1,j+1) = f(UpRight,i,j)
    end if
    if (2<=i .and. i<=Nx .and. 1<=j .and. j<=Ny-1) then
        f_new(UpLeft,i-1,j+1) = f(UpLeft,i,j)
    end if
    if (2<=i .and. i<=Nx .and. 2<=j .and. j<=Ny) then
        f_new(DownLeft ,i-1,j-1) = f(DownLeft ,i,j)
    end if
    if (1<=i .and. i<=Nx-1 .and. 2<=j .and. j<=Ny) then
        f_new(DownRight,i+1,j-1) = f(DownRight,i,j)
    end if
end subroutine stream
!---
! bounce-back on south, and Zou/He boundary on upper
!---
attributes(global) subroutine imposeBoundayCondition_x(f)
    use SimulationParameter
    implicit none
    real(8),intent(inout),device :: f(First:Last,1:Nx,1:Ny)
    integer :: i
    real(8) :: dens_wall
    real(8) :: f_boundary, f_exterior
    i = (blockIdx%x-1)*blockDim%x + threadIdx%x
    !bounce back on south boundary
    f(Up     ,i,1)=f(cOpposite(Up     ),i,1)
    f(UpRight,i,1)=f(cOpposite(UpRight),i,1)
    f(UpLeft ,i,1)=f(cOpposite(UpLeft ),i,1)
    !moving wall, north boundary
    if (2<=i.and.i<=Nx-1) then
        f_boundary = f(Center,i,Ny)+f(  Right,i,Ny)+f(  Left,i,Ny)
        f_exterior = f(Up    ,i,Ny)+f(UpRight,i,Ny)+f(UpLeft,i,Ny)
        dens_wall = f_boundary + 2d0*f_exterior
        f(Down     ,i,Ny)=f(cOpposite(Down     ),i,Ny)
        f(DownRight,i,Ny)=f(cOpposite(DownRight),i,Ny) + dens_wall*Uwall/6.0
        f(DownLeft ,i,Ny)=f(cOpposite(DownLeft ),i,Ny) - dens_wall*Uwall/6.0
    end if
end subroutine imposeBoundayCondition_x
!---
! bounce-back on west and east
!---
attributes(global) subroutine imposeBoundayCondition_y(f)
    use SimulationParameter
    implicit none
    real(8),intent(inout),device :: f(First:Last,1:Nx,1:Ny)
    integer :: j
    j = (blockIdx%y-1)*blockDim%y + threadIdx%y
    !bounce back on west boundary
    f(    Right, 1,j) = f(cOpposite(    Right), 1,j)
    f(  UpRight, 1,j) = f(cOpposite(  UpRight), 1,j)
    f(DownRight, 1,j) = f(cOpposite(DownRight), 1,j)
    !bounce back on east boundary
    f(    Left ,Nx,j) = f(cOpposite(    Left ),Nx,j)
    f(DownLeft ,Nx,j) = f(cOpposite(DownLeft ),Nx,j)
    f(  UpLeft ,Nx,j) = f(cOpposite(  UpLeft ),Nx,j)
end subroutine imposeBoundayCondition_y
end module D2Q9Model

lbm_cavity.cuf файл

program LBM_Cavity
    use cudafor
    use SimulationParameter
    use D2Q9Model
    use GPUParameter
    implicit none
    real(8),allocatable,device ::  velx(:,:)
    real(8),allocatable,device ::  vely(:,:)
    real(8),allocatable,device ::  dens(:,:)
    real(8),allocatable,device :: f    (:,:,:)
    real(8),allocatable,device :: f_new(:,:,:)
    integer :: n,stat
    stat = cudaSetDevice(3)
    allocate( velx(1:Nx,1:Ny))
    allocate( vely(1:Nx,1:Ny))
    allocate( dens(1:Nx,1:Ny))
    allocate(f    (First:Last,1:Nx,1:Ny));f    =0d0
    allocate(f_new(First:Last,1:Nx,1:Ny));f_new=0d0
    cWeight  =Weight
    cConvVelx=ConvVelx
    cConvVely=ConvVely
    cOpposite=Opposite
    call computeIntialMacroQuantities<<<Block,Thread>>>(velx,vely,dens)
    do n=1,Nt
        !print *,n
        call computeLocalEquilibriumFunctionAndCollision<<<Block,Thread>>>(f,velx,vely,dens)
        call stream<<<Block,Thread>>>(f,f_new)
        call imposeBoundayCondition_x<<<BlockBCx,ThreadBCx>>>(f_new)
        call imposeBoundayCondition_y<<<BlockBCy,ThreadBCy>>>(f_new)
        call computeMacroQuantities<<<Block,Thread>>>(f_new,velx,vely,dens)
        f = f_new
    end do
    !call outputVelocity(velx,vely)
    deallocate(f    )
    deallocate(f_new)
    deallocate(velx )
    deallocate(vely )
    deallocate(dens )
end program LBM_Cavity
!---
! output macroscopic velocity
!---
subroutine outputVelocity(velx,vely)
    use SimulationParameter
    implicit none
    real(8),intent(inout),device :: velx(1:Nx,1:Ny)
    real(8),intent(inout),device :: vely(1:Nx,1:Ny)
    integer :: i,j
    real(8),allocatable :: host_velx(:,:)
    real(8),allocatable :: host_vely(:,:)
    allocate(host_velx(Nx,Ny));host_velx = velx
    allocate(host_vely(Nx,Ny));host_vely = vely
    open(unit = 11, file = "velocity.txt", action="write")
    do j=1,Ny
    do i=1,Nx
        write(11,*) i,j,host_velx(i,j),host_vely(i,j)
    end do
    end do
    close(11)
    deallocate(host_velx)
    deallocate(host_vely)
end subroutine outputVelocity

module_GPUParameter.cuf файл

module GPUParameter
    use cudafor
    use SimulationParameter,only:Nx,Ny
    implicit none
    integer,parameter :: num_Thread = 256
    integer,parameter :: Thread_x  = min(Nx,num_Thread)
    integer,parameter :: Thread_y  = 1
    integer,parameter ::  Block_x  = Nx/Thread_x
    integer,parameter ::  Block_y  = Ny/Thread_y
    type(dim3),parameter :: Thread = dim3(Thread_x, Thread_y, 1)
    type(dim3),parameter :: Block  = dim3( Block_x,  Block_y, 1)
    integer,parameter :: ThreadBCx_x  = min(Nx,num_Thread)
    integer,parameter :: ThreadBCx_y  = 1
    integer,parameter ::  BlockBCx_x  = Nx/ThreadBCx_x
    integer,parameter ::  BlockBCx_y  = Ny/ThreadBCx_y
    type(dim3),parameter :: ThreadBCx = dim3(ThreadBCx_x, ThreadBCx_y, 1)
    type(dim3),parameter ::  BlockBCx = dim3( BlockBCx_x,  BlockBCx_y, 1)
    integer,parameter :: ThreadBCy_x  = 1
    integer,parameter :: ThreadBCy_y  = min(Ny,num_Thread)
    integer,parameter ::  BlockBCy_x  = Nx/ThreadBCy_x
    integer,parameter ::  BlockBCy_y  = Ny/ThreadBCy_y
    type(dim3),parameter :: ThreadBCy = dim3(ThreadBCy_x, ThreadBCy_y, 1)
    type(dim3),parameter ::  BlockBCy = dim3( BlockBCy_x,  BlockBCy_y, 1)

end module GPUParameter

Нэг зангилаан дээр 9 чиглэлд түгэлтийн функц байх учир 1 зангилааг 1 треад гэж авч үзэж болно. Ингэхэд урсах алхамыг шийдвэрлэхэд асуудал үүснэ. Жишээ нь 33-р треадын хувьд түүний хөршүүдээс түгэлтийн функцаа авах шаардлагатай болно.

f(1,33,1)=f(1,32,1) – 32-р треадын хувьд

f(1,34,1)=f(1,33,1) – 33-р трайдын хувьд

Харин түр ТФ-ын бүрдэлийг хэрэглэвэл

f_new(1,33,1)=f(1,32,1) – 32-р треадын хувьд

f_new(1,34,1)=f(1,33,1) – 33-р треадын хувьд

Дээрх цуваа код нь naive, харин GPU код нь kernel fusion юм.

Цаашид уншиж судлах боломжтой гарын авлага

CUDA by Example

CUDA Fortran for Scientist and Engineers

Learning materials by Prof. Degawa Tomohiro

CUDA Fortran Programming Guide and Referencing

Дээрхи тайлбарлал болон түүнд орсон кодууд бүх хамаатай зүйлс 2016 оны 1 сарын 13-нд НТС-ын Мэдээлэл процессын төвөөс зохион байгуулсан ээлжит семинарын материал дээр үндэслэсэн юм.
I really appreciated Prof.Degawa Tomohiro who had lectured to only me for one time slot to acquire basics of GPU and application of GPGPU.

Өндөр бүтээмжтй тооцооллын ач холбогдлын тухай бичлэгүүд. 15th conference on Super Computing

Супер компьютер - уур амьсгал, байгалийн ухааны загварчилал, тооцоололд

Супер компьютер - Аэродинамикт /Тооцон бодох шингэний динамик/

Mongolian hydraulic engineering

Pages

Wednesday, January 13, 2016

GPU ба GPGPU ашиглах, параллель тооцоолол /GPGPU and parallel computation/

График процессын нэгжтэй (GPU) танилцсан нь

GPGPU-д нэвтрэх, ашиглах заавар

Тесла (хэд) дээр хөрвүүлэх, тооцоо хийх

GPU -ийн бүтэц

КУДА Фортран, програмчилал

Хөндийн урсгалыг ЛБА-аар бодохдоо КУДА фортранаар параллелчилах

No comments:

Post a Comment

About Me

Total Pageviews

Сургамж
